Juniper QFX5100 için Multicast Yönlendirme

Juniper QFX5100 için Multicast Yönlendirme

Juniper QFX5100 serisi anahtarlar, modern veri merkezi altyapılarının temel taşlarından biridir ve sundukları yüksek performans, düşük gecikme süresi ve ölçeklenebilirlik ile bilinirler. Bu gelişmiş ağ cihazları, yalnızca unicast trafiğini değil, aynı zamanda multicast trafiğini de etkin bir şekilde yönetmek için tasarlanmış kapsamlı yeteneklere sahiptir. Multicast yönlendirme, tek bir veri akışının aynı anda birden çok alıcıya verimli bir şekilde gönderilmesini sağlayan kritik bir ağ teknolojisidir. Bu yöntem, özellikle bant genişliğinin verimli kullanılmasının zorunlu olduğu video konferans sistemleri, canlı yayınlar (IPTV), borsa veri akışları ve online oyun gibi uygulamalarda hayati bir rol oynar. Juniper QFX5100 platformunda multicast yönlendirme yeteneklerinin doğru yapılandırılması, ağ kaynaklarının optimize edilmesine ve genel ağ performansının artırılmasına doğrudan katkı sağlar.

Ağ verimliliği açısından multicast, unicast ve broadcast yöntemlerine kıyasla önemli avantajlar sunar. Unicast modelinde, kaynak her alıcıya ayrı bir veri akışı gönderir, bu da kaynak ve ağ üzerinde ciddi bir yük oluşturur. Broadcast modelinde ise veri, ağdaki tüm cihazlara gönderilir, bu da ilgisiz cihazların gereksiz yere meşgul edilmesine ve güvenlik sorunlarına yol açabilir. Multicast ise bu iki yöntemin en iyi yönlerini birleştirir; veri paketi ağda yalnızca bir kez kopyalanır ve sadece talep eden alıcılara yönlendirilir. Bu sayede hem kaynak üzerindeki yük azalır hem de ağdaki gereksiz trafik önlenmiş olur. QFX5100 anahtarları, bu verimli iletimi sağlamak için gerekli olan donanım ve yazılım özelliklerine sahiptir.

Multicast Yönlendirmenin Temel Protokolleri

Juniper QFX5100, endüstri standardı multicast protokollerini destekleyerek karmaşık ağ topolojilerinde bile güvenilir ve verimli bir multicast iletişimi sağlar. Bu protokoller, multicast gruplarının oluşturulmasından, kaynakların keşfedilmesine ve veri paketlerinin en uygun yoldan alıcılara iletilmesine kadar tüm süreci yönetir. Temel olarak üç ana protokol öne çıkar.

• IGMP (Internet Group Management Protocol): Alıcıların (host cihazlar) ve onlara en yakın yönlendiricinin (router) arasındaki iletişimi yöneten protokoldür. Bir cihaz, belirli bir multicast grubuna dahil olmak veya gruptan ayrılmak istediğinde bu talebini IGMP mesajları ile yerel yönlendiriciye bildirir. Yönlendirici, bu bilgiyi kullanarak hangi arayüzlerinde hangi multicast gruplarına ait alıcıların olduğunu takip eder ve multicast trafiğini yalnızca ilgili portlara yönlendirir.
• PIM (Protocol Independent Multicast): Yönlendiriciler arasında multicast yönlendirme tablolarını oluşturan ve veri paketlerinin kaynaktan alıcılara giden en uygun yolu (ağacı) inşa eden ana yönlendirme protokolüdür. Adından da anlaşılacağı gibi, altta yatan unicast yönlendirme protokolünden (OSPF, BGP vb.) bağımsız çalışır ve mevcut unicast yönlendirme tablosunu temel alarak karar verir.
• MSDP (Multicast Source Discovery Protocol): Genellikle farklı PIM-SM (Sparse Mode) alanları arasında multicast kaynak bilgilerini paylaşmak için kullanılır. Büyük ve dağınık ağlarda, bir alandaki multicast kaynağının diğer alanlardaki alıcılar tarafından öğrenilmesini sağlayarak alanlar arası multicast iletişimini mümkün kılar.

QFX5100 için Multicast ve PIM Modları

Juniper QFX5100 üzerinde multicast yönlendirmenin kalbinde PIM protokolü yer alır. PIM, ağın yapısına ve multicast uygulamasının gereksinimlerine göre farklı çalışma modları sunar. Bu modlardan en yaygın olanları Dense Mode (PIM-DM) ve Sparse Mode (PIM-SM)’dir.

PIM Dense Mode (PIM-DM)

PIM-DM, basit bir “flood and prune” (yay ve buda) mantığıyla çalışır. Başlangıçta, multicast kaynağından gelen trafik ağdaki tüm PIM yönlendiricilerine gönderilir. Daha sonra, altında o gruba ait alıcı bulunmayan yönlendiriciler, kendilerine gelen bu gereksiz trafiği durdurmak için kaynağa doğru bir “budama” (prune) mesajı gönderir. Bu yöntem, alıcıların ağın büyük bir bölümüne yayıldığı küçük ve yoğun ağlar için uygundur. Ancak alıcı sayısının az olduğu geniş ağlarda gereksiz bant genişliği tüketimine neden olabilir.

PIM Sparse Mode (PIM-SM)

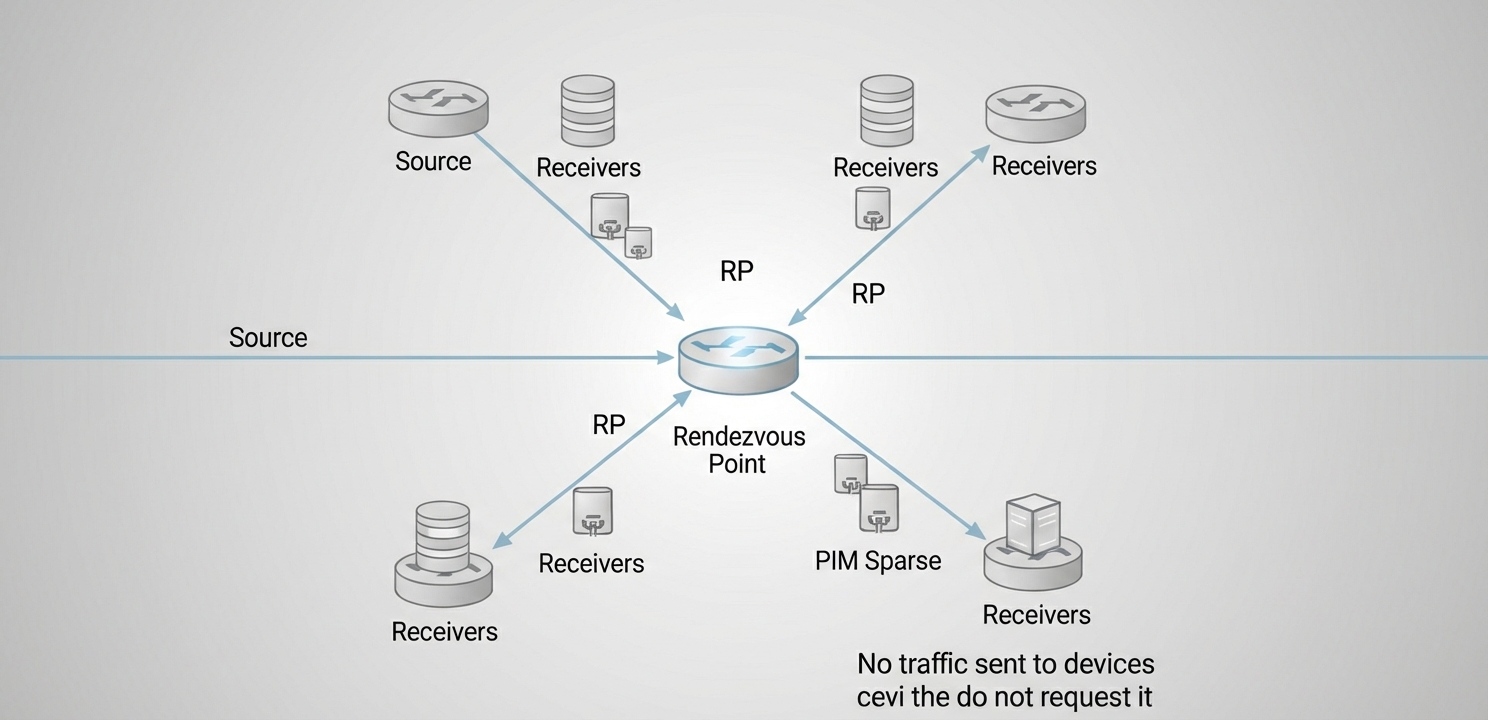

PIM-SM, daha ölçeklenebilir ve modern ağlarda en çok tercih edilen yöntemdir. Bu modda, multicast trafiği sadece açıkça talep eden yönlendiricilere gönderilir. Bu “explicit join” (açık katılım) modeli, ağda gereksiz trafik oluşumunu en baştan engeller. PIM-SM’in çalışması için ağda Rendezvous Point (RP) olarak adlandırılan özel bir buluşma noktası yönlendiricisi tanımlanması gerekir. Kaynaklar multicast trafiğini önce RP’ye gönderir, alıcılar ise gruba katılma taleplerini RP’ye iletir. RP, kaynak ve alıcıları bir araya getirerek veri akışını başlatır. Daha detaylı bilgi için, Protocol Independent Multicast – Sparse Mode (PIM-SM) standardını belirleyen RFC 7761 belgesini inceleyebilirsiniz. Bu verimli yapısı sayesinde PIM-SM, bant genişliğini korur ve büyük ölçekli veri merkezi ağları için ideal bir çözüm sunar.

Juniper QFX5100 Üzerinde Temel PIM-SM Yapılandırması

Juniper QFX5100 anahtarlarında multicast yönlendirme yapılandırması, Junos OS işletim sisteminin esnek komut satırı arayüzü (CLI) üzerinden gerçekleştirilir. Aşağıda, temel bir PIM-SM yapılandırmasının nasıl yapılabileceğini gösteren basit bir örnek yer almaktadır. Bu örnekte, statik bir Rendezvous Point (RP) tanımlanır ve bir arayüzde PIM-SM etkinleştirilir.

İlk olarak, ağınızdaki bir yönlendiriciyi statik RP olarak belirlemeniz gerekir. Bu yönlendirici, tüm multicast kaynak ve alıcıları için merkezi bir buluşma noktası görevi görecektir. Bu işlem aşağıdaki komutla yapılır:

set protocols pim rp static address 192.168.1.1

Bu komut, 192.168.1.1 IP adresine sahip cihazı PIM-SM alanı için statik RP olarak atar. Ağdaki diğer tüm PIM yönlendiricileri, bu RP’nin adresini bilmelidir.

İkinci adım olarak, multicast trafiğinin akacağı arayüzlerde PIM protokolünü etkinleştirmeniz gerekir. Bu, hem alıcılara hem de diğer PIM yönlendiricilerine bakan arayüzler için yapılmalıdır.

set protocols pim interface ge-0/0/0 mode sparse

Bu komut ise ge-0/0/0 arayüzünde PIM protokolünü etkinleştirir ve çalışma modunu sparse olarak ayarlar. Bu, ilgili arayüzün artık PIM-SM kontrol mesajlarını işleyebileceği ve multicast yönlendirme sürecine katılabileceği anlamına gelir. Bu temel yapılandırma, QFX5100 üzerinde verimli bir multicast iletişim altyapısı kurmanın ilk adımıdır.
