Juniper QFX5100 İçin VLAN Yapılandırması

Juniper QFX5100 İçin VLAN Yapılandırması
Juniper QFX5100 serisi switch’ler, modern veri merkezlerinin ihtiyaç duyduğu yüksek performansı ve ölçeklenebilirliği sunan güçlü ağ çözümleridir. Bu gelişmiş cihazların tüm potansiyelinden yararlanmak için ağınızı etkin bir şekilde segmentlere ayırmak kritik öneme sahiptir. İşte bu noktada, Juniper QFX5100 için VLAN yapılandırması devreye girer. VLAN (Virtual Local Area Network), fiziksel bir ağı mantıksal olarak birden çok yayın alanına bölerek ağ trafiğini izole etme, güvenliği artırma ve yönetimi basitleştirme imkanı sunar. Doğru bir yapılandırma ile ağınızın hem daha güvenli hem de daha verimli çalışmasını sağlayarak operasyonel mükemmelliğe ulaşabilirsiniz. Bu yapılandırma, ağ kaynaklarının daha verimli kullanılmasını ve karmaşık ağ topolojilerinin kolayca yönetilmesini sağlar.

VLAN Kullanımının Temel Avantajları

VLAN’lar, bir ağı mantıksal olarak bölümlere ayırmanın ötesinde, ağ altyapısına somut faydalar sağlar. Bu avantajlar, ağın genel sağlığı, güvenliği ve yönetilebilirliği üzerinde doğrudan etkilidir. Juniper QFX5100 gibi kurumsal düzeydeki switch’lerde bu özelliklerden tam olarak faydalanmak, ağ yöneticileri için önemli bir adımdır.

Gelişmiş Ağ Güvenliği

Güvenlik, VLAN yapılandırmasının en önemli faydalarından biridir. VLAN’lar, farklı departmanlara veya kullanıcı gruplarına ait cihazları aynı fiziksel ağ üzerinde olsalar bile birbirinden tamamen izole eder. Örneğin, muhasebe departmanının hassas verilerine yalnızca ilgili personelin erişmesini sağlayabilir, misafir ağını ise kurumsal kaynaklardan tamamen ayrı tutabilirsiniz. Bu izolasyon, bir ağ segmentinde meydana gelebilecek olası bir güvenlik ihlalinin veya kötü amaçlı yazılımın diğer segmentlere yayılmasını engelleyerek saldırı yüzeyini önemli ölçüde daraltır.

Etkin Ağ Yönetimi ve Esneklik

Ağınızı VLAN’lar aracılığıyla segmentlere ayırmak, yönetim süreçlerini büyük ölçüde kolaylaştırır. Kullanıcıları fiziksel konumlarına göre değil, departman veya fonksiyonlarına göre gruplandırabilirsiniz. Bir çalışan ofis içinde yer değiştirdiğinde, switch portundaki VLAN atamasını güncellemek yeterlidir; bu da fiziksel kablolama ihtiyacını ortadan kaldırır. Bu esneklik, iş ihtiyaçları değiştikçe ağın hızla yeniden yapılandırılmasına ve genişletilmesine olanak tanır. Yapılandırma değişiklikleri daha basit ve daha az hataya açık hale gelir.

Artırılmış Ağ Performansı

VLAN’lar, ağı daha küçük yayın alanlarına (broadcast domains) bölerek performansı artırır. Büyük ve tek bir yayın alanına sahip ağlarda, bir cihaz tarafından gönderilen her yayın mesajı (broadcast message) ağdaki tüm diğer cihazlara iletilir. Bu durum, gereksiz trafik yaratarak “yayın fırtınalarına” (broadcast storms) yol açabilir ve ağ performansını ciddi şekilde düşürebilir. VLAN’lar sayesinde, yayın trafiği yalnızca ait olduğu VLAN içinde kalır, bu da ağ genelindeki gereksiz trafiği azaltır ve bant genişliğini daha verimli kullanılabilir hale getirir.

Juniper QFX5100 Üzerinde VLAN Yapılandırması

Juniper QFX5100 switch’lerinde VLAN yapılandırması, güçlü ve esnek bir arayüz sunan Junos işletim sistemi (OS) üzerinden gerçekleştirilir. Yapılandırma süreci, belirli komutlar kullanılarak mantıksal adımlarla tamamlanır. Bu süreç, ağınızın ihtiyaçlarına göre özelleştirilebilir ve ölçeklenebilir bir segmentasyon yapısı oluşturmanıza olanak tanır. Yapılandırmaya başlamadan önce, temel bileşenleri ve adımları anlamak önemlidir.

VLAN Yapılandırmasının Temel Bileşenleri

Etkili bir VLAN yapısı oluşturmak için Junos OS’taki temel kavramları bilmek gerekir. Bu bileşenler, VLAN’ların nasıl çalıştığını ve trafiği nasıl yönettiklerini tanımlar.

• VLAN ID: Her VLAN, 1 ile 4094 arasında benzersiz bir sayısal kimlik (ID) ile tanımlanır. Bu kimlik, ağdaki farklı VLAN’ları ayırt etmek için kullanılır.
• Port Modları: Switch portları iki temel modda yapılandırılabilir. Access modu, bir portun yalnızca tek bir VLAN’a ait olduğu ve genellikle son kullanıcı cihazlarını (bilgisayar, yazıcı vb.) bağlamak için kullanıldığı moddur. Trunk modu ise bir portun birden fazla VLAN trafiğini taşımasına olanak tanır ve genellikle switch’ler veya router’lar arasındaki bağlantılar için kullanılır.

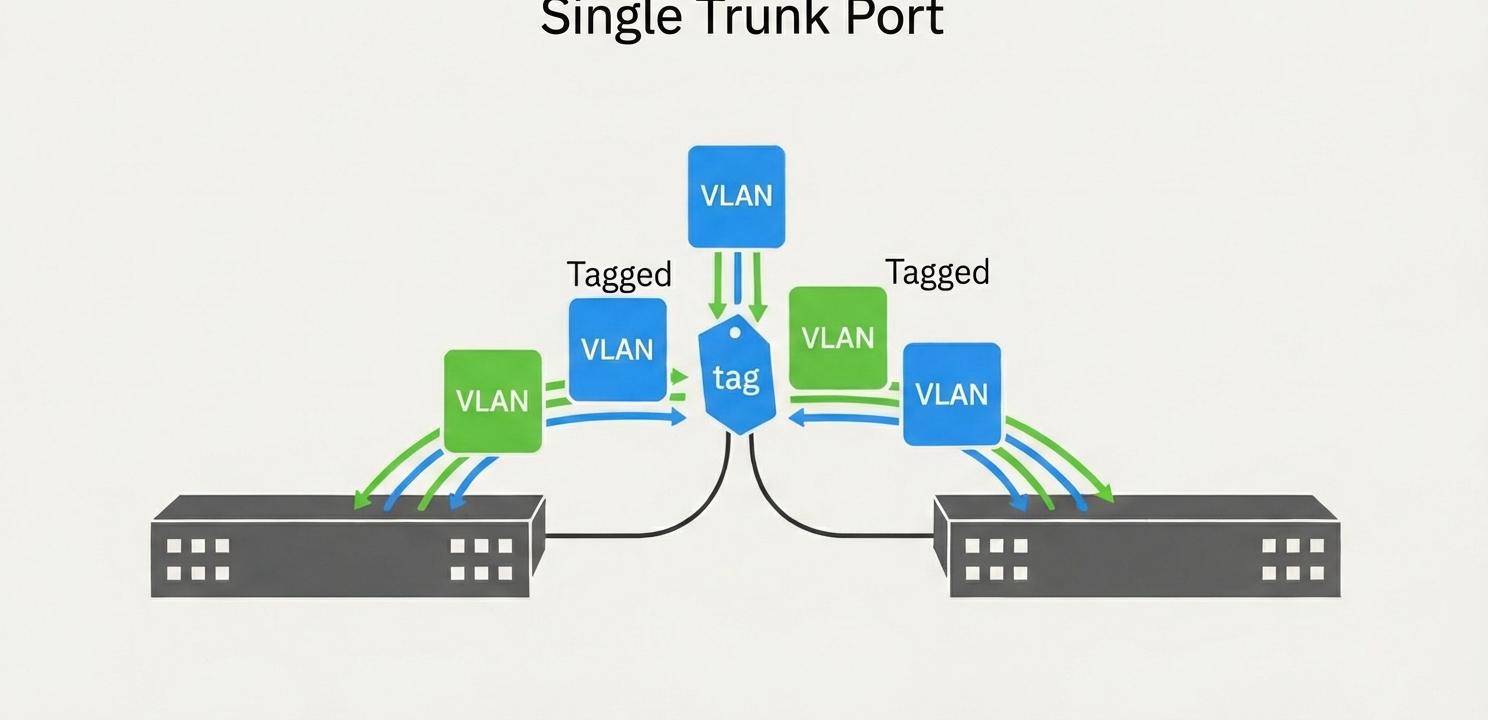

• VLAN Tagging (Etiketleme): Trunk portlarından geçen veri paketlerinin hangi VLAN’a ait olduğunu belirtmek için paketlere bir etiket eklenir. Juniper, endüstri standardı olan IEEE 802.1Q etiketleme protokolünü kullanır. Bu etiketleme, birden çok VLAN’a ait trafiğin tek bir fiziksel bağlantı üzerinden sorunsuzca iletilmesini sağlar.
• L3 Arayüzleri: Varsayılan olarak, farklı VLAN’lardaki cihazlar birbirleriyle doğrudan iletişim kuramazlar. VLAN’lar arası yönlendirme (inter-VLAN routing) sağlamak için, her VLAN için bir L3 (Katman 3) sanal arayüzü (IRB – Integrated Routing and Bridging veya RVI – Routed VLAN Interface) oluşturulur ve bu arayüze bir IP adresi atanır.

Junos Üzerinde Temel Yapılandırma Adımları

Juniper QFX5100 üzerinde VLAN yapılandırması, Junos CLI üzerinden belirli bir hiyerarşi izlenerek yapılır. Temel adımlar aşağıda özetlenmiştir:

İlk olarak, VLAN’ı oluşturmalı ve ona bir VLAN ID atamalısınız. Bu, set vlans <vlan-adı> vlan-id <id-numarası> komutuyla gerçekleştirilir. Ardından, ilgili switch portlarını yapılandırmanız gerekir. Bir portu belirli bir VLAN’a atamak (access port) için, o portu interface-mode access olarak ayarlamalı ve vlan members <vlan-adı> komutuyla VLAN’a üye yapmalısınız. Birden fazla VLAN trafiğini taşıyacak bir trunk port için ise portu interface-mode trunk olarak ayarlayıp hangi VLAN ID’lerini taşıyacağını belirtmelisiniz. Farklı VLAN’lar arasında iletişimi sağlamak için, her VLAN’a bir L3 arayüzü atayarak IP yapılandırması yapmanız gerekir. Bu, ağ segmentleri arasında kontrollü veri akışını mümkün kılar. Son olarak, ağ güvenliğini daha da artırmak için erişim kontrol listeleri (ACL’ler) veya güvenlik politikaları tanımlayarak VLAN’lara erişimi kısıtlayabilirsiniz. Juniper, bu yapılandırmalar hakkında kapsamlı teknik belgeler sunmaktadır; daha fazla ayrıntı için Junos OS VLAN yapılandırma kılavuzunu inceleyebilirsiniz.
