Juniper QFX5100 ile Sanal Chassis Yapılandırma: 5 Adımda Yüksek Esneklik ve Yedeklilik

Sanal Chassis Nedir?

Sanal Chassis, birden çok Juniper anahtarını tek bir lojik birim olarak çalışacak şekilde birbirine bağlamanıza olanak tanıyan bir teknolojidir. Bu, ağınızı genişletirken basitlik ve esneklik sağlar ve aynı zamanda yedeklilik ve yüksek kullanılabilirlik gibi avantajlar sunar. Bu özellik, özellikle veri merkezlerinde ve büyük kurumsal ağlarda ağ altyapısını basitleştirir ve merkezi yönetim imkanı sağlar.

Sanal Chassis Yapılandırması Adımları

Sanal Chassis yapılandırması, Junos işletim sistemi üzerinden gerçekleştirilir ve genellikle aşağıdaki adımları içerir:

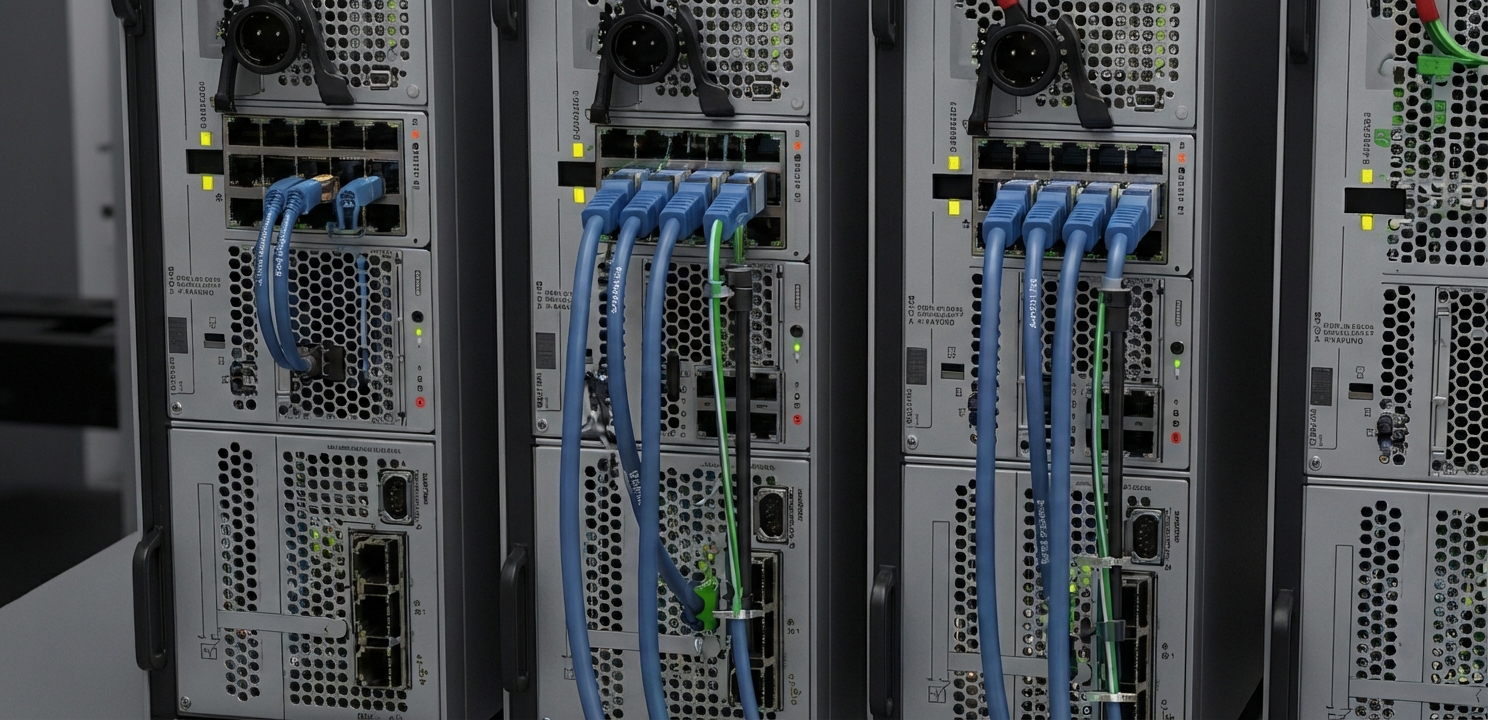

1. Fiziksel Bağlantıyı Hazırlama

İlk olarak, Sanal Chassis oluşturmak için kullanılacak anahtarlar arasında fiziksel bağlantıları kurun. Bu, genellikle arka planda bulunan özel bir kablo (örneğin, VCP – Virtual Chassis Port) veya standart Ethernet bağlantıları kullanılarak yapılır. Fiziksel bağlantılar, Sanal Chassis üyeleri arasında veri akışını ve kontrol mesajlarını sağlayarak, tek bir cihaz gibi hareket etmelerini sağlar.

2. Sanal Chassis Portlarını Yapılandırma

Fiziksel bağlantılar kurulduktan sonra, belirli portları Sanal Chassis portları olarak yapılandırmanız gerekebilir. Bu, portların Sanal Chassis trafiği için kullanılacağını belirtir. Bu adım, Sanal Chassis üyeleri arasındaki iletişimin doğru bir şekilde kurulmasını sağlar.

request virtual-chassis vc-port set pic-slot 0 port 0

3. Sanal Chassis Üyelerini Tanımlama

Sanal Chassis üyelerini tanımlayın ve her birine bir rol (örneğin, master, backup, linecard) atayın. Bu rol atamaları, Sanal Chassis’in nasıl davranacağını ve trafik akışını nasıl yöneteceğini belirler. Master rolündeki anahtar, tüm Sanal Chassis için yönetim fonksiyonlarını üstlenirken, backup anahtar yedek olarak konfigüre edilir ve linecard rolündeki anahtarlar ise veri işleme görevlerini yerine getirir.

set virtual-chassis member 0 role routing-engine
set virtual-chassis member 1 role routing-engine
set virtual-chassis member 2 role line-card

4. Sanal Chassis’i Etkinleştirme

Tüm üyeler arasında Sanal Chassis yapılandırmasını tamamladıktan sonra, yapılandırmayı etkinleştirin. Bu, tüm üyelerin tek bir lojik cihaz olarak çalışmasını sağlar. Etkinleştirme işlemi, Sanal Chassis üyeleri arasında yapılan tüm konfigürasyonların uygulanmasını ve bu üyelerin ağ üzerinde aktif olarak işlev görmesini sağlar.

commit

5. Yapılandırmayı Doğrulama

Sanal Chassis yapılandırmasının başarılı olduğundan emin olmak için yapılandırmayı doğrulayın. Bu, üyeler arasındaki bağlantıların doğru şekilde kurulduğunu ve her bir üyenin beklenen rolü üstlendiğini kontrol eder. Doğrulama, Sanal Chassis’in tüm üyeleriyle düzgün çalıştığını ve ağ trafiğini etkili bir şekilde yönettiğini garanti altına alır.

show virtual-chassis status

Sanal Chassis Avantajları

1. Yönetim Kolaylığı: Tek bir yönetim noktası üzerinden birden fazla anahtarı yönetme imkanı. Sanal Chassis, ağ yöneticilerine tüm üyeleri tek bir cihazmış gibi yönetme imkanı sunarak, zaman ve emek tasarrufu sağlar.
2. Yedeklilik ve Yüksek Kullanılabilirlik: Anahtarlar arasındaki yedekli bağlantılar sayesinde ağ kesintilerine karşı koruma. Bu özellik, özellikle kritik iş yüklerinin bulunduğu veri merkezlerinde ağın sürekli çalışır durumda kalmasını sağlar.
3. Esneklik ve Ölçeklenebilirlik: Ağınıza yeni anahtarlar ekleyerek kolayca ölçeklendirme. Sanal Chassis, ağın büyümesi gerektiğinde mevcut yapıyı bozmak zorunda kalmadan yeni üyelerin eklenmesini sağlar, bu da yatırımın korunmasına katkıda bulunur.
4. Güvenlik: Sanal Chassis, merkezi yönetim ile güvenlik politikalarının tutarlı bir şekilde uygulanmasını sağlar. Bu, ağın her noktasında aynı güvenlik standartlarının korunmasını ve yönetim süreçlerinin basitleştirilmesini mümkün kılar.
5. Maliyet Verimliliği: Sanal Chassis, birden fazla fiziksel anahtarı tek bir lojik birime dönüştürdüğü için, yönetim maliyetlerini düşürür ve donanım yatırımınızın geri dönüşünü artırır. Ayrıca, ağ yönetimi için gerekli olan donanım ve yazılım ihtiyaçlarını da minimize eder.

Sonuç

Juniper QFX5100 serisi anahtarlar için Sanal Chassis yapılandırması, ağınızı yönetmenin basit ve esnek bir yolunu sunar. Bu teknoloji, yüksek kullanılabilirlik ve yedeklilik sağlarken, aynı zamanda ağınızın yönetimini ve genişletilmesini kolaylaştırır. Junos OS üzerinden yapılandırma işlemleri, bu güçlü özelliği etkin şekilde kullanmanıza olanak tanır, böylece ağ altyapınızdan maksimum düzeyde yararlanabilirsiniz. Daha fazla bilgi ve yapılandırma örnekleri için Juniper QFX5100 için Sanal Chassis Yapılandırması makalesine göz atabilirsiniz.
